開発内容

一般的な三次元解析モデルの設計は，モデルの断面図を何枚か積み重ねることによっ て行われる[3]。 しかし，この手法ではより詳細な解析を行うために多量の断面図が 必要となる。また，要素分割が二次元で行われるので，三次元要素 の生成は複雑なものとなってしまう。そこで，筆者等は設計法の一 つである第三角法に着目し，それによって三次元モデルの設計を行えるツールの 開発を試みた。図1に開発したツールでの三角錐の設計例を示す。

多くの場合，解析モデルは概して複雑な形状をしている。これを一つの設計図で 表すのは非常に困難である。そこで，筆者等は解析モデルが複数の物質から構成さ れていることに着目し，物質を組み合わせて設計する「積木法」を考案し，それを行 うためのツールの開発を試みた。

また，数値解析を行うには境界条件値等を入力する必要があるが，これは設定数 が非常に多い。そこで，この境界条件値等の入力をより円滑に行えるようにするため のツールの開発を試みた。

数値解析では解析結果は単なる数値データの羅列である。したがって，結果を検 討するには解析結果を視覚的に表示しなければならない。そこで，筆者等は様々な 解析結果を視覚的に表示させるツールの開発を試みた。図2に開発したツール での要素分割図の表示例を示す。

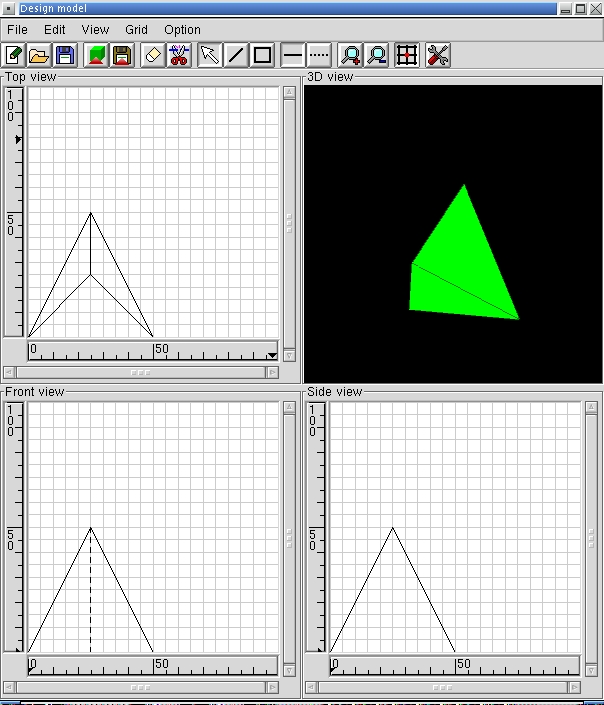

図1: 解析モデルの設計ツール

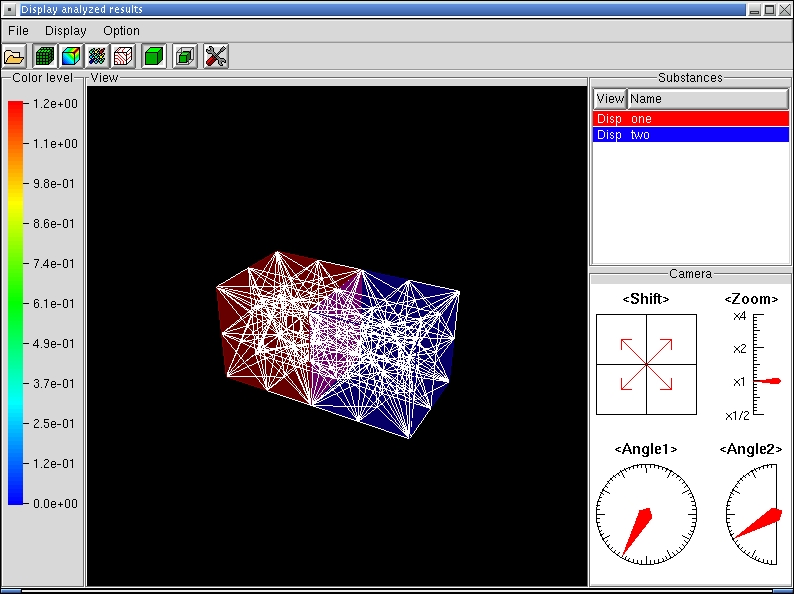

図2: 解析結果の表示ツール
